物联网项目设计（四）cJSON 在 STM32 移植和使用
概要
JSON格式是互联网通讯过程中常用的格式。包括MQTT协议也不例外，MQTT协议的数据收发都是使用JSON格式完成的。在使用MQTT协议进行通讯之前，我们需要掌握在c语言环境下JSON格式数据的操作。对JSON数据的操作我们使用了cJSON开源库。在使用的过程中，也遇到了不少问题（见后文），为此我查阅了很多资料，最后找到比较简单的方法解决了这个问题。
准备阶段
硬件准备
使用STM32主控的开发板或相关硬件设备
软件准备
上位机串口助手
实际操作步骤
1.使用CubeMx建立一个简单的工程，只需要配置串口，但一定要注意，配置堆栈大小的时候一定要配置的大一点，因为cJSON分配内存的时候会占用不少内存空间，内存分配是单片机移植cJSON遇到的最常见的问题，如果内存分配的不对，很容易就导致生成的JSON字符串里面什么都没有。网上很多解决方案是自行编写内存管理函数，也就是malloc和free，这种方法太麻烦而且可移植性不高，最后我选择了使用增大堆栈的方式。

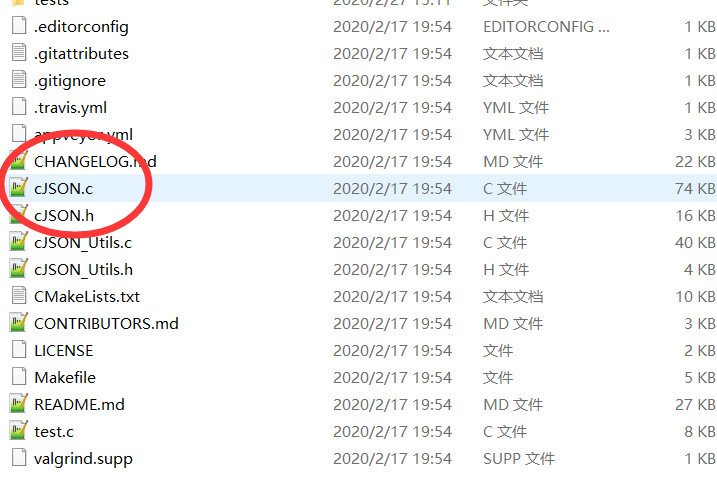

2.从github上获取cJSON的源码并解压，如下图

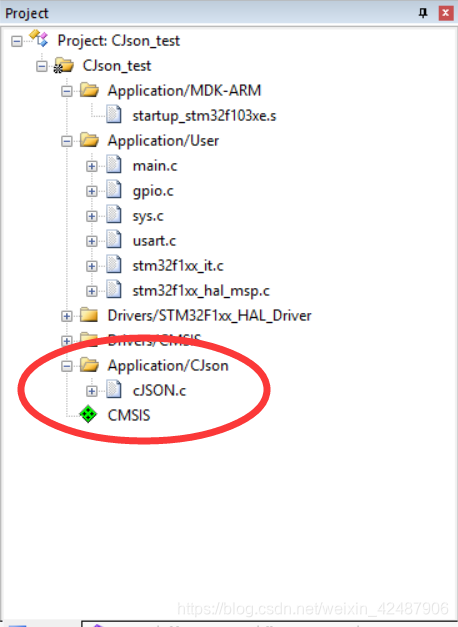

我们只需要其中的cJSON.c和cJSON.h，并把他们复制到工程中。
3.实际编写代码部分，我们需要生成一个JSON格式的字符串如下
1
2
3
4
5
6
7
8
9
10
11
| {
"name": "Alpha",
"address": {
"conutry": "China",
"city": "Luoyang"
},
"info": {
"age": 21,
"weight": 66
}
}
|
实际编写代码部分，我们要注意的是，在使用cJSON之后，要及时将其删除，其中删除父对象也会自动迭代删除子对象
下面是初始化部分，完成生成JSON格式数据，并将其转化为字符串格式数据，最后删除
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
|
char *buffer;
cJSON* cjson_test = NULL;
cJSON* cjson_address = NULL;
cJSON* cjson_info = NULL;
cjson_test = cJSON_CreateObject();
cJSON_AddStringToObject(cjson_test,"name","Alpha");
cjson_address = cJSON_CreateObject();
cJSON_AddStringToObject(cjson_address,"conutry","China");
cJSON_AddStringToObject(cjson_address,"city","Luoyang");
cJSON_AddItemToObject(cjson_test,"address",cjson_address);
cjson_info = cJSON_CreateObject();
cJSON_AddNumberToObject(cjson_info,"age",21);
cJSON_AddNumberToObject(cjson_info,"weight",66);
cJSON_AddItemToObject(cjson_test,"info",cjson_info);
buffer = cJSON_Print(cjson_test);
cJSON_Delete(cjson_test);
|
下面是发送字符串到上位机部分
1
2
3
4
5
6
7
8
9
10
11
|
while (1)
{
HAL_Delay(1000);
u1_printf("You Json Is:%s\r\n",buffer);
}
}
|

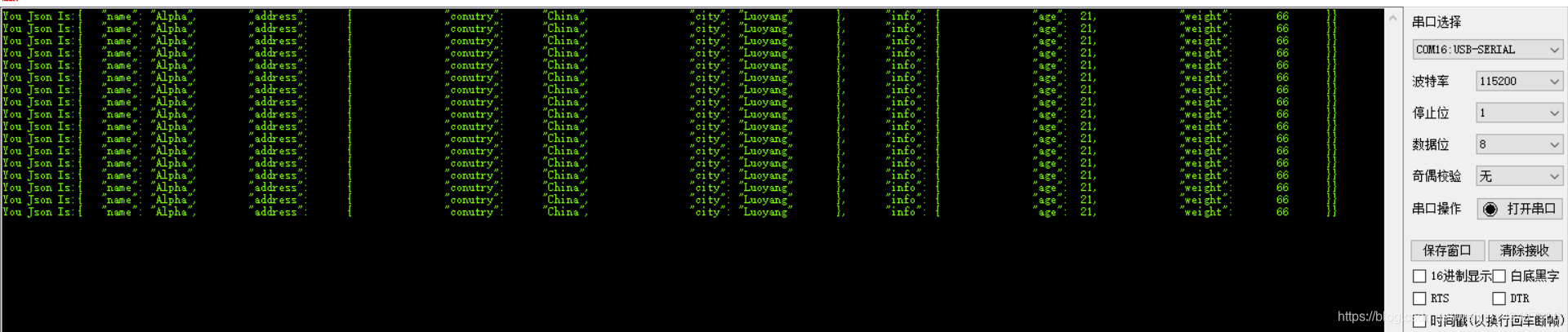

4，编译代码并在上位机中观察现象
完成了所需要的功能
总结
本部分内容完成了cJSON的移植和JSON格式的初步使用，下一阶段准备使用paho 的开源mqtt库链接百度云天工，并且使用paho自带的ping函数，完成stm32链接百度云天工后的连接检测。
